Cavo elettrico corazzato del PVC di SWA del multi centro

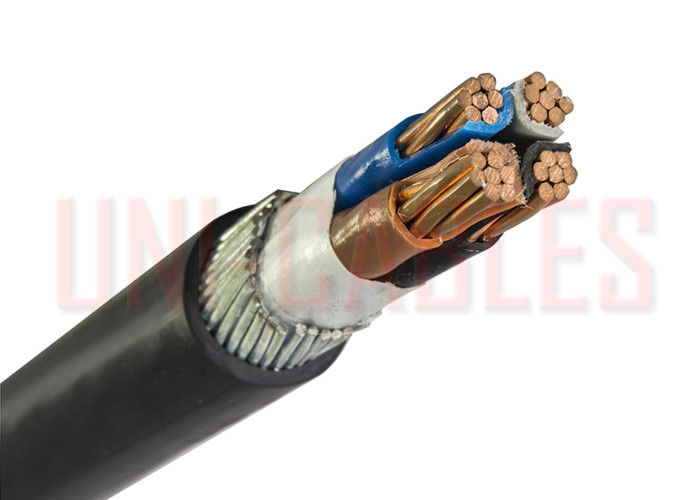

Grande immagine : Cavo elettrico corazzato del PVC di SWA del multi centro

Dettagli:

Luogo di origine:	La Cina
Marca:	UNI-Cables
Certificazione:	ISO9001/CE
Numero di modello:	CU/XLPE/SWA/PVC

Termini di pagamento e spedizione:

Quantità di ordine minimo:	500 METRI
Prezzo:	Depends on quantity
Imballaggi particolari:	500 m. per bobina
Tempi di consegna:	15-20 giorni lavorativi
Capacità di alimentazione:	700000 m. alla settimana

Contact Now

Descrizione di prodotto dettagliata

Valutazione di tensione (Uo/U):	600/1000V	Valutazione di temperatura:	Fisso: -25°C a +90°C
Raggio di piegamento minimo:	25mm2 e sopra - fisso: un diametro esterno di 8 x	Colore della guaina:	Black
conduttore:	Conduttore di rame incagliato della classe 2	Conduttore di rame incagliato della classe 2:	XLPE
Lettiera:	PVC (cloruro di polivinile)	armatura:	SWA (armatura del filo di acciaio)
Guaina:	PVC (cloruro di polivinile)

Cavo corazzato standard del PVC 0.6/1kV di SWA del centro del cavo elettrico delle BS 5467 multi

APPLICAZIONE
Cavo multiconduttore del PVC con l'armatura (SWA) del filo di acciaio. Potere e cavi di controllo ausiliarii per uso nelle applicazioni sotterranee, all'aperto e dell'interno delle reti di potere, e per uso nella canalizzazione di cavo.

NORME DEL CAVO
LE BS 5467, BS EN/IEC 60502-1, BS EN/IEC 60332-1-2

DIMENSIONI
BS5467 XLPE/PVC/SWA/PVC (rame)

Cavi di UNI NUMERO DEL PEZZO.	NO DEI CENTRI	SEZIONE TRASVERSALE NOMINALE	SPESSORE NOMINALE DI ISOLAMENTO	DIAMETRO NOMINALE millimetro		PESO NOMINALE	GHIANDOLA DI BW/CW
Cavi di UNI NUMERO DEL PEZZO.	NO DEI CENTRI	millimetro di ²	millimetro	Sotto Armatura	In generale	kg/km	GHIANDOLA DI BW/CW
UNISWA2015	2	1,5	0,6	7,3	12,1	302	20
UNISWA2025	2	2,5	0,7	8,5	13,6	346	20
UNISWA2040	2	4	0,7	9,4	14,7	410	20S
UNISWA2060	2	6	0,7	10,5	15,9	499	20
UNISWA210	2	10	0,7	12,3	18	648	20
UNISWA216	2	16	0,7	14,3	20,4	978	20
UNISWA225	2	25	0,9	14,7	20,4	1290	25
UNISWA235	2	35	0,9	16,8	23,3	1500	25
UNISWA250	2	50	1	19	25,8	1890	25
UNISWA270	2	70	1,1	22	29	2450	32
UNISWA295	2	95	1,1	25,1	33,1	3300	32
UNISWA2120	2	120	1,2	27,9	36,1	4020	40
UNISWA2150	2	150	1,4	30,9	39,3	4750	40
UNISWA3015	3	1,5	0,6	7,8	12,6	330	20
UNISWA3025	3	2,5	0,7	9,2	14,1	390	20S
UNISWA3040	3	4	0,7	10	15,3	464	20S
UNISWA3060	3	6	0,7	11,2	16,6	568	20
UNISWA310	3	10	0,7	13,1	19,5	866	20
UNISWA316	3	16	0,7	15,3	21,6	1152	25
UNISWA325	3	25	0,9	18,9	23,6	1800	25
UNISWA335	3	35	0,9	21,3	25,7	2230	32
UNISWA350	3	50	1	21,7	28,5	2490	32
UNISWA370	3	70	1,1	25,2	32,2	3290	32
UNISWA395	3	95	1,1	28,8	37	4440	40
UNISWA3120	3	120	1,2	32	40,4	5470	40
UNISWA3150	3	150	1,4	35,9	45,5	6930	50S
UNISWA3185	3	185	1,6	40	49,8	8350	63S
UNISWA3240	3	240	1,7	44,9	55,1	10400	63S
UNISWA3300	3	300	1,8	49,8	60,2	12600	63S
UNISWA3400	3	400	2	55,8	66,6	14600	75S
UNISWA4015	4	1,5	0,6	8,5	13,3	365	20S
UNISWA4025	4	2,5	0,7	9,9	15	438	20
UNISWA4040	4	4	0,7	11	16,4	532	20
UNISWA4060	4	6	0,7	12,3	18,7	764	20
UNISWA410	4	10	0,7	14,5	21,1	1013	25
UNISWA416	4	16	0,7	17	23,4	1360	25
UNISWA425	4	25	0,9	21	26,1	2160	32
UNISWA435	4	35	0,9	23,6	28,6	2690	32
UNISWA450	4	50	1	25	32	3130	32
UNISWA470	4	70	1,1	29,5	37,7	4500	40
UNISWA495	4	95	1,1	33,3	41,7	5600	50S
UNISWA4120	4	120	1,2	37,5	47,1	7400	50
UNISWA4150	4	150	1,4	41,6	51,4	8780	50
UNISWA4185	4	185	1,6	46,4	56,6	10630	63S
UNISWA4240	4	240	1,7	52,6	63	13390	63
UNISWA4300	4	300	1,8	58	68,8	16290	75S
UNISWA4400	4	400	2	65,4	78,1	19800	90
UNISWA5015	5	1,5	0,6	9,7	14,3	410	20S
UNISWA5025	5	2,5	0,7	11,7	16,1	470	20
UNISWA5040	5	4	0,7	13	17,8	710	20
UNISWA5060	5	6	0,7	14,5	20	876	25
UNISWA510	5	10	0,7	17,2	22,9	1165	25
UNISWA516	5	16	0,7	20	26,6	1742	32
UNISWA525	5	25	0,9	24,7	31,5	2323	32
UNISWA535	5	35	0,9	27,8	34,8	2932	40
UNISWA550	5	50	1	32,4	40,4	4192	50S
UNISWA0715	7	1,5	0,6	10,2	15,2	470	20S
UNISWA7025	7	2,5	0,7	12,3	17,1	600	20
UNISWA7040	7	4	0,7	13,6	19,1	881	20
UNISWA1215	12	1,5	0,6	13,7	19,4	780	20
UNISWA12025	12	2,5	0,7	16,3	22,4	1000	25
UNISWA1915	19	1,5	0,6	16,2	22,2	1000	25
UNISWA1925	19	2,5	0,7	19,9	26,6	1540	25
UNISWA2715	27	1,5	0,6	20	26,7	1500	32
UNISWA2725	27	2,5	0,7	24	30,7	1950	32
UNISWA3715	37	1,5	0,6	22,3	29	1800	32
UNISWA3725	37	2,5	0,7	26,9	33,8	2350	40

CONDUTTORI
Conduttori incagliati della classe 2 per il singolo centro ed i cavi multipolari

INCROCIO NOMINALE AREA SEZIONALE millimetro di ²	MINIMO NO DEI CAVI IN CONDUTTORE						RESISTENZA MASSIMA Del CONDUTTORE A 20ºC
	Circolare		Circolare compressa		A forma di		Conduttore di rame temprato
	Cu	Al	Cu	Al	Cu	Al	Cavi normali ohms/km
1,5	7	-	6	-	-	-	12,1
2,5	7	-	6	-	-	-	7,41
4	7	-	6	-	-	-	4,61
6	7	-	6	-	-	-	3,08
10	7	7	6	6	-	-	1,83
16	7	7	6	6	-	-	1,15
25	7	7	6	6	6	6	0,727
35	7	7	6	6	6	6	0,524
50	19	19	6	6	6	6	0,387
70	19	19	12	12	12	12	0,268
95	19	19	15	15	15	15	0,193
120	37	37	18	15	18	15	0,153
150	37	37	18	15	18	15	0,124
185	37	37	30	30	30	30	0,0991
240	37	37	34	30	34	30	0,0754
300	61	61	34	30	34	30	0,0601
400	61	61	53	53	53	53	0,047

CARATTERISTICHE ELETTRICHE XLPE/PVC/SWA/PVC
Capacità di carico corrente

INCROCIO NOMINALE AREA SEZIONALE millimetro di ²	DIRETTO TAGLIATO Amp		IN ARIA LIBERA O SU UN CAVO PERFORATO VASSOIO, ORIZZONTALE O VERTICALE Amp		DIRIGA IN TERRA O IN CANALIZZAZIONE DENTRO TERRA, NELLA ZONA DELLE COSTRUZIONI Amp
INCROCIO NOMINALE AREA SEZIONALE millimetro di ²	Il centro due Cavo Monofase CA o CC	Tre o Il centro quattro Cavo Trifase CA	Cavo bifilare Monofase CA o CC	Tre o Un cavo dei quattro centri Trifase CA	Cavo bifilare Monofase CA o CC	Tre o Un cavo dei quattro centri Trifase CA
1,5	27	23	29	25	25	21
2,5	36	31	39	33	33	28
4	49	42	52	44	43	36
6	62	53	66	56	53	44
10	85	73	90	78	71	58
16	110	94	115	99	91	75
25	146	124	152	131	116	96
35	180	154	188	162	139	115
50	219	187	228	197	164	135
70	279	238	291	251	203	167
95	338	289	354	304	239	197
120	392	335	410	353	271	223
150	451	386	472	406	306	251
185	515	441	539	463	343	281
240	607	520	636	546	395	324
300	698	599	732	628	446	365
