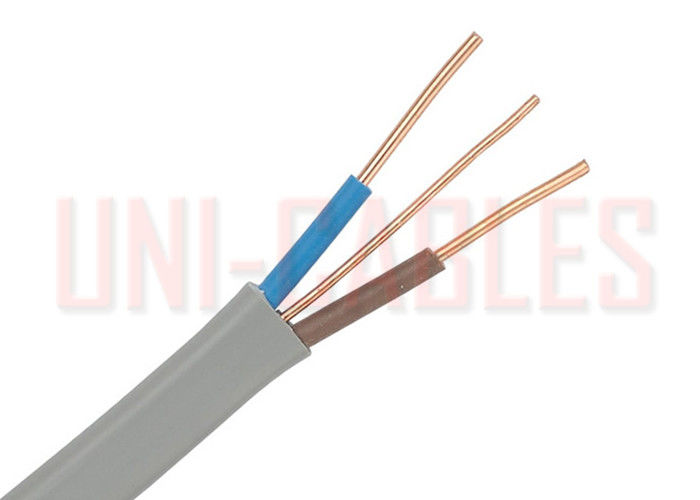

Le BS 6004 cablano il tipo di cavo fisso dei collegamenti cavo del PVC del gemello e della terra di 624Y



APPLICAZIONE

Cavo di collegamenti domestico. Può essere installato nelle installazioni fisse

nei locali asciutti o umidi ha tagliato per sorgere, sui vassoi o in aria libera in cui il rischio di danno meccanico non sarebbe stato un'edizione. Adatto a risiedere nel condotto o nella camera di equilibrio in cui la protezione meccanica è richiesta.



COSTRUZIONE

Conduttore

Conduttore di rame secondo l'en 60228 (precedentemente BS 6360) delle BS

² di 1mm al ² di 2.5mm: ² del conduttore solido 4mm della classe 1 al ² di 16mm: Conduttore incagliato della classe 2



Conduttore di protezione di circuito (terra)

² di 1mm al ² di 2.5mm: ² di rame solido del conduttore 4mm della classe 1 al ² di 16mm: Conduttore di rame incagliato della classe 2



Isolamento

Il PVC (cloruro di polivinile) scrive TI1 a macchina secondo l'en 50363 delle BS



Guaina

Tipo 6 del PVC (cloruro di polivinile) secondo le BS 7655





NORME DEL CAVO

Tabella 4 delle BS 6004





CARATTERISTICHE

Valutazione di tensione (Uo/U) 300/500V



Valutazione di temperatura

-5°C a +70°C

Cortocircuito: +160°C



Raggio di piegamento minimo

Fisso: un diametro esterno di 6 x





DIMENSIONE

NUMERO DEL PEZZO UNICO.	NO DEI CENTRI	SEZIONE TRASVERSALE NOMINALE	CLASSE DEL CONDUTTORE	SEZIONE TRASVERSALE DEL CONDUTTORE DI TERRA	SPESSORE NOMINALE DI ISOLAMENTO	SPESSORE NOMINALE DELLA GUAINA	DIMENSIONI GLOBALI NOMINALI	PESO NOMINALE
		millimetro di ²		millimetro di ²	millimetro	millimetro	millimetro	kg/km
UNBVVB2X1WG	2	1	1	1	0,6	0,9	4,35 x 7,95	68
UNBVVB2X1.5WG	2	1,5	1	1	0,7	0,9	4,85 x 8,9	87
UNBVVB2X2.5WG	2	2,5	1	1,5	0,8	1	5,65 x 10,65	120
UNBVVB2X4WG	2	4	2	1,5	0,8	1	6,3 x 11,95	172
UNBVVB2X6WG	2	6	2	2,5	0,8	1,1	7,1 x 13,7	235
UNBVVB2X10WG	2	10	2	4*	1	1,2	8,7 x 17,25	373
UNBVVB2X16WG	2	16	2	6*	1	1,3	9,85 x 20	530
UNBVVB3X1WG	3	1	1	1	06	0,9	4,35 x 9,8	91
UNBVVB3X1.5WG	3	1,5	1	1	0,7	0,9	4,85 x 11,2	115







CONDUTTORI

Conduttori solidi della classe 1 per il singolo centro ed i cavi multipolari

SEZIONE TRASVERSALE NOMINALE millimetro di ²	RESISTENZA MASSIMA Del CONDUTTORE A 20ºC
	Cavi normali ohms/km
1	18,1
1,5	12,1
2,5	7,41







Conduttori incagliati della classe 2 per il singolo centro ed i cavi multipolari

SEZIONE TRASVERSALE NOMINALE millimetro di ²	MINIMO NO DEI CAVI IN CONDUTTORE	RESISTENZA MASSIMA Del CONDUTTORE A 20ºC
		Conduttore di rame temprato
	Circolare	Cavi normali ohms/km
4	7	4,61
6	7	3,08
10	7	1,83
16	7	1,15







ELECTRICALCHARACTERISTICS

Capacità di carico corrente e caduta di tensione



SEZIONE TRASVERSALE NOMINALE millimetro di ²	METODO DI RIFERIMENTO A* (IN CONDOTTO IN PARETE) Amp	METODO DI RIFERIMENTO C* (DIRETTO TAGLIATO) Amp	CADUTA DI TENSIONE mv/A/m
1	11,5	16	44
1,5	14,5	20	29
2,5	20	27	18
4	26	37	11
6	32	47	7,3
10	44	64	4,4
16	57	85	2,8

Nota

A* per il metodo completo dell'installazione si riferisce al metodo 2 dell'installazione della Tabella 4A2 ma per il gemello del piano ed il cavo di terra della diciassettesima edizione dei regolamenti dei collegamenti di IEE.

C* per il metodo completo dell'installazione si riferisce al metodo 20 dell'installazione della Tabella 4A2 ma per il gemello del piano ed il cavo di terra della diciassettesima edizione dei regolamenti dei collegamenti di IEE.
