conduttore: | AL6201-T81 | Tensione: | Alta tensione |
---|---|---|---|
Dimensioni: | 10 a 1400mm2 | standard: | norma internazionale |
No dei cavi: | 7-91 | Densità: | 2,69 |

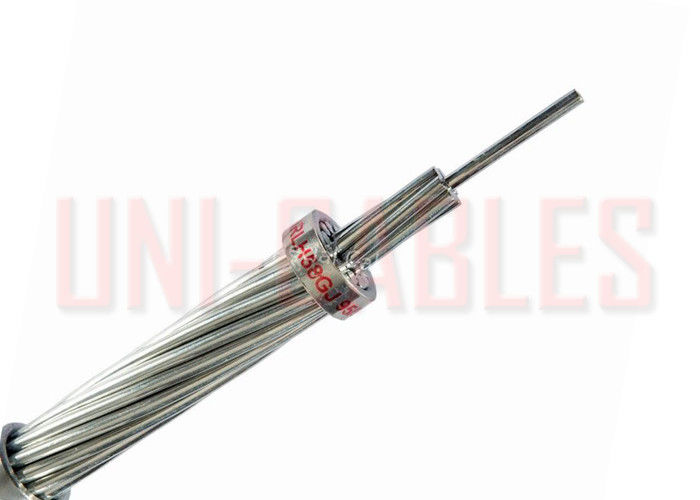

Conduttore di AAAC tutto l'elettrodotto sopraelevato della lega di alluminio
APPLICAZIONE
AAAC è usato come conduttore sopraelevato nudo per le linee del trasporto e di distribuzione di energia, sui circuiti aerei che richiedono una più grande resistenza meccanica che AAC e su una migliore resistenza della corrosione che ACSR. Le caratteristiche di depressione ed il rapporto del forza--peso di AAAC è migliori di entrambi i AAC/ACSR.
NORME DEL CAVO
ASTM - Unità metriche di B 399, ASTM - B 231, IEC 1089 degli ST,
BACCANO 48201, BS 215, UNE 21,018
DIMENSIONI
Norma americana Tutti i conduttori della lega di alluminio 6201-T81 (AAAC) |
||||||||||
Codice Nome |
Superficie totale | Un equivalente di 1350 gradi (Approssimativo) |
Incaglio | Conduttore Nominale Diametro |
Nominale Peso |
Stimato Forza |
CC di massimo resistenza a ℃ 20 |
|||
AWG o MCM |
mm2 | AWG o MCM | Nessun millimetro | millimetro | kg/km | kN | Ω /km | |||
Akron | 30,58 | 15,52 | 6 | 7 | x | 1,68 | 5,04 | 43 | 4,92 | 2,1588 |
Alton | 48,69 | 24,71 | 4 | 7 | x | 2,12 | 6,36 | 68 | 7,83 | 1,3557 |
Ames | 77,47 | 39,19 | 2 | 7 | x | 2,67 | 8,01 | 108 | 12,42 | 0,8547 |
Azusa | 123,3 | 62,44 | 1 | 7 | x | 3,37 | 10,11 | 171 | 18,88 | 0,5365 |
Anaheim | 155,4 | 78,55 | 2/0 | 7 | x | 3,78 | 11,34 | 216 | 23,75 | 0,4264 |
Amherst | 195,7 | 99,3 | 3/0 | 7 | x | 4,25 | 12,75 | 272 | 30,03 | 0,3373 |
Alliance | 246,9 | 125,1 | 4/0 | 7 | x | 4,77 | 14,31 | 343 | 37,83 | 0,2678 |
Collina | 312,8 | 158,6 | 266,8 | 19 | x | 3,26 | 16,3 | 435 | 46,46 | 0,2112 |
Cantone | 394,5 | 199,9 | 336,4 | 19 | x | 3,66 | 18,3 | 548 | 58,56 | 0,1676 |
Il Cairo | 465,4 | 236,4 | 397,5 | 19 | x | 3,98 | 19,9 | 649 | 69,25 | 0,1417 |
Darien | 559,5 | 283,57 | 477 | 19 | x | 4,36 | 21,8 | 778 | 83,1 | 0,1181 |
Elgin | 652,6 | 331 | 556,5 | 19 | x | 4,71 | 23,55 | 908 | 96,98 | 0,1012 |
Silice | 740,8 | 374,5 | 636 | 37 | x | 3,59 | 25,13 | 1028 | 107,36 | 0,0894 |
Greeley | 927,2 | 469,6 | 795 | 37 | x | 4,02 | 28,14 | 1289 | 134,62 | 0,0713 |
Norma di ASTM Tutti i conduttori della lega di alluminio 6201-T81 (AAAC) |
||||||||||
Codice Nome |
Superficie totale | Un equivalente di 1350 gradi (Approssimativo) |
Incaglio | Conduttore Nominale Diametro |
Nominale Peso |
Stimato Forza |
CC di massimo resistenza a ℃ 20 |
|||
AWG o MCM |
mm2 | AWG o MCM | Nessun millimetro | millimetro | kg/km | kN | Ω /km | |||
6 | 13,28 | 9 | 7 | 7 | / | 1,554 | 4,66 | 36 | 4,206 | 2,523 |
4 | 21,14 | 7 | 11 | 7 | / | 1,961 | 5,88 | 58 | 6,698 | 1,5844 |
2 | 33,65 | 5 | 18 | 7 | / | 2,474 | 7,42 | 92 | 10,66 | 0,9955 |
0 | 53,48 | 3 | 28 | 7 | / | 3,119 | 9,36 | 147 | 16,94 | 0,6263 |
2/0 | 67,46 | 2 | 35 | 7 | / | 3,503 | 10,51 | 185 | 20,4 | 0,4965 |
3/0 | 85 | 1 | 45 | 7 | / | 3,932 | 11,8 | 233 | 25,7 | 0,3941 |
4/0 | 107,3 | 1/0 | 56 | 7 | / | 4,417 | 13,25 | 294 | 32,44 | 0,3123 |
250 | 126,6 | 133 | 66 | 19 | / | 2,913 | 14,57 | 347 | 38,86 | 0,2645 |
300 | 152,1 | 159 | 80 | 19 | / | 3,193 | 15,97 | 417 | 46,69 | 0,2202 |
350 | 177,3 | 186 | 93 | 19 | / | 3,447 | 17,24 | 486 | 51,94 | 0,1889 |
400 | 202,7 | 212 | 106 | 19 | / | 3,686 | 18,43 | 556 | 59,39 | 0,1652 |
450 | 228 | 239 | 120 | 19 | / | 3,909 | 19,55 | 626 | 66,8 | 0,1469 |
500 | 253,3 | 265 | 133 | 19 | / | 4,12 | 20,6 | 695 | 74,2 | 0,1322 |
550 | 278,5 | 292 | 146 | 37 | / | 3,096 | 21,67 | 764 | 83,65 | 0,1203 |
600 | 303,7 | 318 | 159 | 37 | / | 3,233 | 22,63 | 833 | 91,21 | 0,1103 |
650 | 329,2 | 345 | 173 | 37 | / | 3,366 | 23,56 | 903 | 94,38 | 0,1017 |
700 | 354,6 | 371 | 186 | 37 | / | 3,493 | 24,45 | 973 | 101,63 | 0,09448 |
750 | 380,2 | 398 | 200 | 37 | / | 3,617 | 25,32 | 1043 | 108,98 | 0,08811 |
800 | 405,2 | 425 | 213 | 37 | / | 3,734 | 26,14 | 1112 | 116,14 | 0,08268 |
900 | 456,2 | 478 | 240 | 37 | / | 3,962 | 27,73 | 1252 | 130,76 | 0,07343 |
1000 | 506,8 | 531 | 266 | 37 | / | 4,176 | 29,23 | 1390 | 145,27 | 0,0661 |
Spec. britannica BS3242 Tutti i conduttori (AAAC) della lega di alluminio |
||||||||
Codice Nome |
Nominale Area di alluminio |
Rame equivalente Area |
Incaglio | In generale Diametro |
Superficie totale | Peso | Stimato Forza |
CC di massimo Resistenza a 20oC |
mm2 | mm2 | No./mm | millimetro | mm2 | kg/km | kN | Ω /km | |
- | 10 | 6,24 | 7/1.47 | 4,41 | 11,88 | 32 | 3,33 | 2,771 |
Scatola | 15 | 9,88 | 7/1.85 | 5,55 | 18,82 | 51 | 5,27 | 1,75 |
Acacia | 20 | 12,5 | 7/2.08 | 6,24 | 23,79 | 65 | 6,67 | 1,384 |
Mandorla | 25 | 15,8 | 7/2.34 | 7,02 | 30,1 | 82 | 8,44 | 1,094 |
Cedro | 30 | 18,6 | 7/2.54 | 7,62 | 35,47 | 97 | 9,94 | 0,9281 |
- | 35 | 22,1 | 7/2.77 | 8,31 | 42,18 | 115 | 11,82 | 0,7804 |
Abete | 40 | 25,1 | 7/2.95 | 8,85 | 47,84 | 131 | 13,4 | 0,688 |
Nocciola | 50 | 31,4 | 7/3.30 | 9,9 | 59,87 | 164 | 16,8 | 0,5498 |
Pino | 60 | 37,6 | 7/3.61 | 10,83 | 71,65 | 196 | 20,08 | 0,4595 |
- | 70 | 44,1 | 7/3.91 | 11,73 | 84,05 | 230 | 23,56 | 0,3917 |
Salice | 75 | 47,1 | 7/4.04 | 12,12 | 89,73 | 245 | 25,15 | 0,3669 |
- | 80 | 50,7 | 7/4.19 | 12,57 | 96,52 | 264 | 27,05 | 0,3411 |
- | 90 | 57,2 | 7/4.45 | 13,35 | 108,9 | 298 | 30,51 | 0,3024 |
Quercia | 100 | 62,4 | 7/4.65 | 13,95 | 118,9 | 325 | 33,3 | 0,2769 |
- | 100 | 62,3 | 19/2.82 | 14,1 | 118,7 | 326 | 33,26 | 0,2788 |
Gelso | 125 | 79,2 | 19/3.18 | 15,9 | 150,9 | 415 | 42,29 | 0,2192 |
Cenere | 150 | 94,9 | 19/3.48 | 17,4 | 180,7 | 497 | 50,65 | 0,183 |
Olmo | 175 | 111 | 19/3.76 | 18,8 | 211 | 580 | 59,1 | 0,1568 |
Pioppo | 200 | 126 | 37/2.87 | 20,09 | 239,4 | 659 | 67,08 | 0,1385 |
- | 225 | 142 | 37/3.05 | 21,35 | 270,3 | 744 | 75,76 | 0,1226 |
Sicomoro | 250 | 159 | 37/3.23 | 22,61 | 303,2 | 835 | 84,97 | 0,1094 |
Upas | 300 | 190 | 37/3.53 | 24,71 | 362,1 | 997 | 101,5 | 0,09155 |
- | 350 | 221 | 37/3.81 | 26,67 | 421,8 | 1162 | 118,2 | 0,0786 |
Tasso | 400 | 251 | 37/4.06 | 28,42 | 479 | 1319 | 134,2 | 0,0692 |
Spec. DIN48021 di BACCANO Tutti i conduttori (AAAC) della lega di alluminio |
|||||||
Area | Equivalente Area di rame |
Incaglio | In generale Diametro |
Peso | Stimato Forza |
CC di massimo Resistenza a 20oC |
|
Nominale | Reale | ||||||
mm2 | mm2 | mm2 | No/mm | millimetro | kg/km | kN | Ω /km |
16 | 15,89 | 8 | 7/1.7 | 5,1 | 43 | 4,44 | 2,09 |
25 | 24,25 | 13 | 7/2.1 | 6,3 | 66 | 6,77 | 1,369 |
35 | 34,36 | 18 | 7/2.5 | 7,5 | 94 | 9,6 | 0,9665 |
50 | 49,48 | 26 | 7/3.0 | 9 | 135 | 13,82 | 0,6711 |
50 | 48,36 | 25 | 19/1.8 | 9 | 133 | 13,5 | 0,6902 |
70 | 65,82 | 35 | 19/2.1 | 10,5 | 181 | 18,38 | 0,5071 |
95 | 93,27 | 49 | 19/2.5 | 12,5 | 256 | 26,05 | 0,3578 |
120 | 117 | 61 | 19/2.8 | 14 | 322 | 32,68 | 0,2852 |
150 | 147,1 | 77 | 37/2.25 | 15,75 | 406 | 41,09 | 0,2273 |
185 | 181,6 | 95 | 37/2.5 | 17,5 | 500 | 50,73 | 0,1842 |
240 | 242,5 | 127 | 61/2.25 | 20,25 | 670 | 67,74 | 0,1382 |
300 | 299,4 | 157 | 61/2.5 | 22,5 | 827 | 83,63 | 0,1119 |
400 | 400,1 | 210 | 61/2.89 | 26,01 | 1104 | 111,76 | 0,08377 |
500 | 499,8 | 262 | 61/3.23 | 29,07 | 1379 | 139,6 | 0,06706 |
625 | 626,2 | 329 | 91/2.96 | 32,56 | 1732 | 174,9 | 0,05365 |
800 | 802,1 | 421 | 91/3.35 | 36,85 | 2218 | 224,02 | 0,04188 |
1000 | 999,7 | 525 | 91/3.74 | 41,14 | 2767 | 279,22 | 0,0336 |
Spec. di IEC Tutto il tipo A3 dei conduttori della lega di alluminio |
|||||||
Codice Nome |
Area Reale |
Equivalente Area di rame |
Incaglio | In generale Diametro |
Peso | Stimato Forza |
CC di massimo Resistenza a 20℃ |
mm2 | mm2 | No/mm | millimetro | kg/km | kN | Ω /km | |
16 | 18,6 | 9,8 | 7/1.84 | 5,52 | 50,8 | 6,04 | 1,7896 |
25 | 29 | 15,2 | 7/2.30 | 6,9 | 79,5 | 9,44 | 1,1453 |
40 | 46,5 | 24,4 | 7/2.91 | 8,73 | 127,1 | 15,1 | 0,7158 |
63 | 73,2 | 38,4 | 7/3.65 | 10,95 | 200,2 | 23,06 | 0,4545 |
100 | 116 | 61 | 19/2.79 | 14 | 319,3 | 37,76 | 0,2877 |
125 | 145 | 76 | 19/3.12 | 15,6 | 399,2 | 47,2 | 0,2302 |
160 | 186 | 98 | 19/3.53 | 17,7 | 511 | 58,56 | 0,1798 |
200 | 232 | 122 | 19/3.95 | 19,8 | 638,7 | 73,2 | 0,1439 |
250 | 290 | 152 | 19/4.41 | 22,1 | 798,4 | 91,5 | 0,1151 |
315 | 366 | 192 | 37/3.55 | 24,9 | 1008,4 | 115,29 | 0,0916 |
400 | 465 | 244 | 37/4.00 | 28 | 1280,5 | 146,4 | 0,0721 |
450 | 523 | 275 | 37/4.24 | 29,7 | 1440,5 | 164,7 | 0,0641 |
500 | 581 | 305 | 37/4.47 | 31,3 | 1600,6 | 183 | 0,0577 |
560 | 651 | 342 | 61/3.69 | 33,2 | 1795,3 | 204,96 | 0,0516 |
630 | 732 | 384 | 61/3.91 | 35,2 | 2019,8 | 230,58 | 0,0458 |
710 | 825 | 433 | 61/4.15 | 37,4 | 2276,2 | 259,86 | 0,0407 |
800 | 930 | 488 | 61/4.40 | 39,6 | 2564,8 | 292,8 | 0,0361 |
900 | 1046 | 549 | 91/3.83 | 42,1 | 2888,3 | 329,4 | 0,0321 |
1000 | 1162 | 610 | 91/4.03 | 44,3 | 3209,3 | 366 | 0,0289 |
1120 | 1301 | 683 | 91/4.27 | 47 | 3594,5 | 409,92 | 0,0258 |
Spec. di IEC. Tutto il tipo A2 dei conduttori della lega di alluminio |
|||||||
Codice Nome |
Area Reale |
Equivalente Area di rame |
Incaglio | In generale Diametro |
Peso | Stimato Forza |
CC di massimo Resistenza a 20℃ |
mm2 | mm2 | No/mm | millimetro | kg/km | kN | Ω /km | |
16 | 18,4 | 9,8 | 7/1.83 | 5,49 | 50,4 | 5,43 | 1,7896 |
25 | 28,8 | 15,3 | 7/2.9 | 6,87 | 78,7 | 8,49 | 1,1453 |
40 | 46 | 24,4 | 7/2.89 | 8,67 | 125,9 | 13,58 | 0,7158 |
63 | 72,5 | 38,4 | 7/3.63 | 10,9 | 198,3 | 21,39 | 0,4545 |
100 | 115 | 61 | 19/2.78 | 13,9 | 316,3 | 33,95 | 0,2877 |
125 | 144 | 76 | 19/3.10 | 15,5 | 395,4 | 42,44 | 0,2302 |
160 | 184 | 98 | 19/3.51 | 17,6 | 506,1 | 54,32 | 0,1798 |
200 | 230 | 122 | 19/3.93 | 19,7 | 632,7 | 67,91 | 0,1439 |
250 | 288 | 153 | 19/4.39 | 22 | 790,8 | 84,88 | 0,1151 |
315 | 363 | 192 | 37/3.53 | 24,7 | 998,9 | 106,95 | 0,0916 |
400 | 460 | 244 | 37/3.98 | 27,9 | 1268,4 | 135,81 | 0,0721 |
450 | 518 | 275 | 37/4.22 | 29,5 | 1426,9 | 152,79 | 0,0641 |
500 | 575 | 305 | 37/4.45 | 31,2 | 1585,5 | 169,76 | 0,0577 |
560 | 645 | 342 | 61/3.67 | 33 | 1778,4 | 190,14 | 0,0516 |
630 | 725 | 384 | 61/3.89 | 35 | 2000,7 | 213,9 | 0,0458 |
710 | 817 | 433 | 61/4.13 | 37,2 | 2254,8 | 241,07 | 0,0407 |
800 | 921 | 488 | 61/4.38 | 39,4 | 2540,6 | 271,62 | 0,0361 |
900 | 1036 | 549 | 91/3.81 | 41,9 | 2861,1 | 305,58 | 0,0321 |
1000 | 1151 | 610 | 91/4.01 | 44,1 | 3179 | 339,53 | 0,0289 |
1120 | 1289 | 683 | 91/4.25 | 46,8 | 3560,5 | 380,27 | 0,0258 |
1250 | 1439 | 763 | 91/4.49 | 49,4 | 3973,7 | 424,41 | 0,0231 |
Dimensioni francesi Tutti i conduttori (AAAC) della lega di alluminio |
|||||||
Codice Nome |
Equivalente Area di rame |
Incaglio | In generale Diametro |
Superficie totale | Peso | Stimato Forza |
CC di massimo Resistenza a 20℃ |
mm2 | No/mm | millimetro | mm2 | kg/km | kN | Ω /km | |
22 | 11,84 | 7/2.0 | 6 | 21,99 | 60 | 715 | 1,5 |
34,4 | 18 | 7/2.5 | 7,5 | 34,36 | 94 | 1115 | 0,958 |
54,6 | 28,6 | 7/3.15 | 9,45 | 54,55 | 149 | 1775 | 0,603 |
75,5 | 41,3 | 19/2.25 | 11,25 | 75,54 | 208 | 2455 | 0,438 |
117 | 63,9 | 19/2.8 | 14 | 117 | 322 | 3800 | 0,283 |
148 | 80,9 | 19/3.15 | 15,75 | 148,1 | 407 | 4810 | 0,224 |
181,6 | 99,2 | 37/2.5 | 17,5 | 181,6 | 500 | 5900 | 0,183 |
228 | 124,5 | 37/2.8 | 19,6 | 227,8 | 627 | 7405 | 0,146 |
288 | 157,6 | 37/3.15 | 22,05 | 288,3 | 794 | 9370 | 0,115 |
366 | 200,1 | 37/3.55 | 27,85 | 366,2 | 1009 | 11535 | 0,0905 |
570 | 311,6 | 61/3.45 | 31,05 | 570,2 | 1574 | 18530 | 0,0583 |
851 | 464,8 | 91/3.45 | 37,95 | 850,7 | 2354 | 27650 | 0,0391 |
1144 | 624,9 | 91/4.0 | 44 | 1143,5 | 3164 | 36020 | 0,0292 |
1600 | 872,1 | 127/4.0 | 52 | 1595,9 | 4425 | 50270 | 0,0206 |
