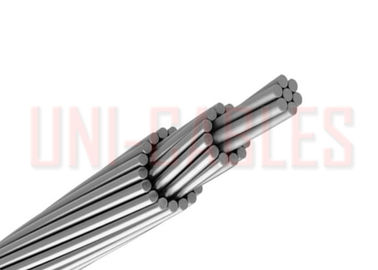

Tipo alta lega del conduttore di IEC 61089 AAAC di alluminio di conducibilità di A2
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| conduttore: | AL6201-T81 | Tensione: | Alta tensione |
|---|---|---|---|
| Dimensioni: | 16-1120 mm2 | standard: | Specificazione di IEC |
| No dei cavi: | 7-91 | Resistività: | 53% SIGC |
Tipo alto conduttore del conduttore di IEC 61089 AAAC della lega di alluminio di conducibilità di A2
APPLICAZIONE
Il conduttore della lega di alluminio (AAAC) manifatturiero da questa lega di alluminio 6201 (conducibilità minima 53%), ha una migliore resistenza della corrosione e una migliore forza al rapporto di peso. Sulla base un AAAC del diametro dell'uguale i conduttori possiedono il più alta conduttività elettrica che i conduttori di ACSR.
Questi conduttori sono destinati per migliorare la forza al rapporto di peso e per offrire le proprietà elettriche migliori, le caratteristiche eccellenti di depressione-tensione e la resistenza della corrosione superiore in paragone a ACSR. Rispetto ad un conduttore convenzionale di ACSR, il peso, la forza comparabile più leggera & la capacità di carico corrente, le perdite elettriche più basse e la resistenza della corrosione superiore hanno dato a AAAC un'ampia accettazione nella distribuzione e nelle linee di trasmissione medie & ad alta tensione.
Caratteristiche:
- Capacità di carico a corrente forte
- Resistenza alla corrosione eccellente
- Ideale per uso nella zona costiera
- Adatto a linee basse & medie di tensione nell'area urbana
NORME DEL CAVO
IEC 61089
DIMENSIONI
| Spec. di IEC. Tutto il tipo A2 dei conduttori della lega di alluminio |
|||||||
| Codice Nome |
Area Reale |
Equivalente Area di rame |
Incaglio | In generale Diametro |
Peso | Stimato Forza |
CC di massimo Resistenza a 20℃ |
| mm2 | mm2 | No/mm | millimetro | kg/km | kN | Ω /km | |
| 16 | 18,4 | 9,8 | 7/1.83 | 5,49 | 50,4 | 5,43 | 1,7896 |
| 25 | 28,8 | 15,3 | 7/2.9 | 6,87 | 78,7 | 8,49 | 1,1453 |
| 40 | 46 | 24,4 | 7/2.89 | 8,67 | 125,9 | 13,58 | 0,7158 |
| 63 | 72,5 | 38,4 | 7/3.63 | 10,9 | 198,3 | 21,39 | 0,4545 |
| 100 | 115 | 61 | 19/2.78 | 13,9 | 316,3 | 33,95 | 0,2877 |
| 125 | 144 | 76 | 19/3.10 | 15,5 | 395,4 | 42,44 | 0,2302 |
| 160 | 184 | 98 | 19/3.51 | 17,6 | 506,1 | 54,32 | 0,1798 |
| 200 | 230 | 122 | 19/3.93 | 19,7 | 632,7 | 67,91 | 0,1439 |
| 250 | 288 | 153 | 19/4.39 | 22 | 790,8 | 84,88 | 0,1151 |
| 315 | 363 | 192 | 37/3.53 | 24,7 | 998,9 | 106,95 | 0,0916 |
| 400 | 460 | 244 | 37/3.98 | 27,9 | 1268,4 | 135,81 | 0,0721 |
| 450 | 518 | 275 | 37/4.22 | 29,5 | 1426,9 | 152,79 | 0,0641 |
| 500 | 575 | 305 | 37/4.45 | 31,2 | 1585,5 | 169,76 | 0,0577 |
| 560 | 645 | 342 | 61/3.67 | 33 | 1778,4 | 190,14 | 0,0516 |
| 630 | 725 | 384 | 61/3.89 | 35 | 2000,7 | 213,9 | 0,0458 |
| 710 | 817 | 433 | 61/4.13 | 37,2 | 2254,8 | 241,07 | 0,0407 |
| 800 | 921 | 488 | 61/4.38 | 39,4 | 2540,6 | 271,62 | 0,0361 |
| 900 | 1036 | 549 | 91/3.81 | 41,9 | 2861,1 | 305,58 | 0,0321 |
| 1000 | 1151 | 610 | 91/4.01 | 44,1 | 3179 | 339,53 | 0,0289 |
| 1120 | 1289 | 683 | 91/4.25 | 46,8 | 3560,5 | 380,27 | 0,0258 |
| 1250 | 1439 | 763 | 91/4.49 | 49,4 | 3973,7 | 424,41 | 0,0231 |
