Dettagli:
Termini di pagamento e spedizione:
|
Valutazione di tensione: | 600/1000V | Tensione di prova: | 4KV |
---|---|---|---|
Raggio di piegamento minimo: | Fisso: un diametro esterno di 10 x flesso: un diametro esterno di 25 x | conduttore: | Conduttore di rame flessibile della classe 5 |
Isolamento: | PVC V90 | Guaina: | PVC 5V90 |

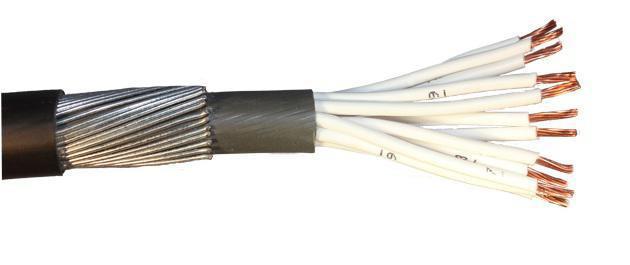

PVC isolato PVC corazzato australiano dei cavi di controllo di norma Multicore+E 0.6/1kV inguainato
Applicazione
Questi cavi sono utilizzati per i circuiti di controllo unenclosed, inclusi in condotto, diretto sepolto o in condotte sotterranee per i sistemi di autorità commerciale, industriale, di estrazione mineraria e dell'elettricità in cui il danno meccanico può accadere.
Norme del cavo
AS/NZS 5000,1
AS/NZS 3008
AS/NZS 1125
Costruzione del cavo
Conduttore: Rame temprato pianura.
Isolamento: PVC composto V-90 del cloruro polivinilico.
Colore dell'isolamento: Bianco (lettera nera numerata), verde/giallo
Guaina: PVC composto 5V-90 del cloruro polivinilico
Colore della guaina: L'arancia, altri colori è disponibile su richiesta
Caratteristiche tecniche
Conduttore | Valutazioni correnti | Caratteristiche elettriche | |||||
Area nominale mm2 | Unenclosed in aria A |
A diretto sepolto | Sepolto in condotte A |
Massimo CC Resistenza @20°C Ohm/km |
Resistenza di CA massima @75°C Ohm/km |
Reattanza Ohm/km | Caduta di tensione trifase @75°C mV/Am |
1.5mm2 | |||||||
2C+E | 18 | 14 | 22 | 13,6 | 16,5 | 0,111 | 33,0 |
3-50C+E | 15 | 13 | 19 | 13,6 | 16,5 | 0,111 | 33,0 |
2.5mm2 | |||||||
2C+E | 26 | 20 | 31 | 7,41 | 9,01 | 0,102 | 18,0 |
3-50C+E | 22 | 18 | 26 | 7,41 | 9,01 | 0,102 | 18,0 |
Parametro del cavo
No dei centri | Conduttore no OD | Nom. spessore millimetro dell'isolamento | Nom. area del conduttore di terra mm2 |
Nom. terra spessore millimetro dell'isolamento di conduttore |
Nom. diametro sopra lettiera millimetro |
Diametro millimetro dell'armatura | Nom. diametro esterno millimetro | Kg/km approssimativamente di massa |
1.5mm2 | ||||||||
2C+ E | 7/0.50 | 0,8 | 1,5 | 0,6 | 9,0 | 0,90 | 14,5 | 405 |
3C+ E | 7/0.50 | 0,8 | 1,5 | 0,6 | 9,8 | 0,90 | 15,4 | 440 |
4C+ E | 7/0.50 | 0,8 | 1,5 | 0,6 | 10,7 | 0,90 | 16,3 | 550 |
6C+ E | 7/0.50 | 0,8 | 1,5 | 0,6 | 11,7 | 0,90 | 17,3 | 690 |
8C+ E | 7/0.50 | 0,8 | 1,5 | 0,6 | 13,6 | 1,25 | 19,9 | 770 |
10C+ E | 7/0.50 | 0,8 | 1,5 | 0,6 | 14,9 | 1,25 | 21,2 | 920 |
12C+ E | 7/0.50 | 0,8 | 1,5 | 0,6 | 16,2 | 1,25 | 22,5 | 1010 |
15C+ E | 7/0.50 | 0,8 | 1,5 | 0,6 | 17,1 | 1,60 | 23,4 | 1110 |
20C+ E | 7/0.50 | 0,8 | 1,5 | 0,6 | 19,0 | 1,60 | 26,0 | 1535 |
25C+ E | 7/0.50 | 0,8 | 1,5 | 0,6 | 21,7 | 1,60 | 28,7 | 1670 |
30C+ E | 7/0.50 | 0,8 | 1,5 | 0,6 | 23,5 | 1,60 | 30,4 | 1840 |
40C+ E | 7/0.50 | 0,8 | 1,5 | 0,6 | 26,4 | 1,60 | 34,8 | 2260 |
50C+ E | 7/0.50 | 0,8 | 1,5 | 0,6 | 28,9 | 1,60 | 36,1 | 2400 |
2.5mm2 | ||||||||
2C+ E | 7/0.67 | 0,8 | 2,5 | 0,7 | 10,0 | 0,90 | 11,6 | 210 |
3C+ E | 7/0.67 | 0,8 | 2,5 | 0,7 | 10,9 | 0,90 | 12,6 | 250 |
4C+ E | 7/0.67 | 0,8 | 2,5 | 0,7 | 12,0 | 0,90 | 13,7 | 285 |
6C+ E | 7/0.67 | 0,8 | 2,5 | 0,7 | 13,1 | 1,25 | 14,8 | 365 |
8C+ E | 7/0.67 | 0,8 | 2,5 | 0,7 | 15,3 | 1,25 | 18,4 | 455 |
10C+ E | 7/0.67 | 0,8 | 2,5 | 0,7 | 16,8 | 1,25 | 19,9 | 530 |
12C+ E | 7/0.67 | 0,8 | 2,5 | 0,7 | 18,3 | 1,60 | 20,0 | 605 |
15C+ E | 7/0.67 | 0,8 | 2,5 | 0,7 | 19,3 | 1,60 | 21,0 | 715 |
20C+ E | 7/0.67 | 0,8 | 2,5 | 0,7 | 21,5 | 1,60 | 25,7 | 950 |
25C+ E | 7/0.67 | 0,8 | 2,5 | 0,7 | 24,6 | 1,60 | 26,3 | 1095 |
30C+ E | 7/0.67 | 0,8 | 2,5 | 0,7 | 26,6 | 1,60 | 28,3 | 1200 |
40C+ E | 7/0.67 | 0,8 | 2,5 | 0,7 | 30,4 | 2,0 | 33,5 | 1565 |
50C+ E | 7/0.67 | 0,8 | 2,5 | 0,7 | 33,3 | 2,0 | 35,0 | 1925 |
