Valutazione di tensione (Uo/U): | 300/300V | Valutazione di temperatura: | +5°C a +70°C |
---|---|---|---|
Raggio di piegamento minimo: | diametro esterno 6x | Identificazione del centro: | il centro 2: Il centro di Brown blu 3: Verde/giallo di Brown blu |
conduttore: | Conduttore di rame flessibile della classe 5 | Colore della guaina: | Il nero bianco |
Isolamento: | PVC (cloruro di polivinile) | Guaina: | PVC (cloruro di polivinile) |

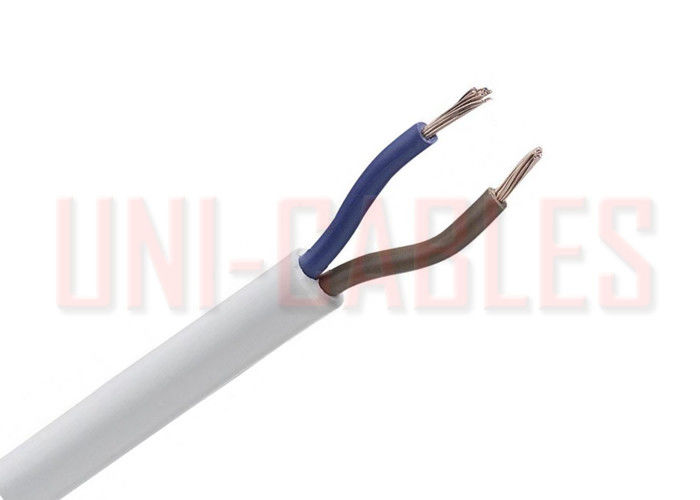

Tipo di cavo elettrico standard del PVC dell'en 50525-2-11 delle BS cavo flessibile di 218-Y
APPLICAZIONE
Cavo di bassa potenza per uso nei locali domestici, cucine e
uffici. Per uso con gli apparecchi portatili leggeri quali le radio, le lampade da tavolo ed i mobili d'ufficio.
COSTRUZIONE
Conduttore
Conduttore di rame flessibile della classe 5 secondo l'en 60228 (precedentemente BS 6360) delle BS
Isolamento
Il PVC (cloruro di polivinile) scrive TI2 a macchina secondo l'en 50363 delle BS
Guaina
Il PVC (cloruro di polivinile) scrive TM2 a macchina secondo l'en 50363 delle BS
NORME DEL CAVO
En 50525-2-11 (precedentemente BS 6500 delle BS, CENELEC HD21.5),
VDE 281, BS EN/IEC 60332-1-2
DIMENSIONI
NUMERO DEL PEZZO UNICO. | NO DEI CENTRI | SEZIONE TRASVERSALE NOMINALE | SPESSORE NOMINALE DI ISOLAMENTO | SPESSORE NOMINALE DELLA GUAINA | DIAMETRO ESTERNO NOMINALE | PESO NOMINALE |
millimetro di ² | millimetro | millimetro | millimetro | kg/km | ||
UNRVV2X0.5 | 2 | 0,5 | 0,5 | 0,6 | 5,0 | 37 |
UNRVV2X0.75 | 2 | 0,75 | 0,5 | 0,6 | 5,5 | 46 |
UNRVV3X0.5 | 3 | 0,5 | 0,5 | 0,6 | 5,3 | 44 |
UNRVV3X0.75 | 3 | 0,75 | 0,5 | 0,6 | 5,8 | 55 |
UNRVV4X0.5 | 4 | 0,5 | 0,5 | 0,6 | 5,8 | 54 |
Codici di colore
COLORE | Il nero | Bianco |
CODICE | BK | WH |
CONDUTTORI
Conduttori di rame flessibili della classe 5 per il singolo centro ed i cavi multipolari
SEZIONE TRASVERSALE NOMINALE millimetro di ² |
DIAMETRO MASSIMO DEI CAVI IN CONDUTTORE millimetro |
RESISTENZA MASSIMA Del CONDUTTORE A 20ºC |
Cavi normali ohms/km |
||
0,5 | 0,21 | 39 |
0,75 | 0,21 | 26 |
CARATTERISTICHE ELETTRICHE
Capacità di carico corrente e sostenibile di massa
SEZIONE TRASVERSALE NOMINALE millimetro di ² |
CAPACITÀ DI CARICO CORRENTE | SOSTENIBILE DI MASSA DI MASSIMO DA CAVO FLESSIBILE GEMELLATO chilogrammo |
|
CA monofase Amp |
CA trifase Amp |
||
0,5 | 3 | 3 | 2 |
0,75 | 6 | 6 | 3 |
Caduta di tensione
SEZIONE TRASVERSALE NOMINALE millimetro di ² |
CC O CA MONOFASE mV/A/m |
CA TRIFASE mV/A/m |
0,5 | 93 | 80 |
0,75 | 62 | 54 |
