standard: | VDE 0271 DI BACCANO | conduttore: | Fili di rame incagliati |
---|---|---|---|
Isolamento: | PVC YI4 | Materiale d'inguainamento: | PVC |
Guaina esterna: | PVC | sepoltura diretta: | Sì |

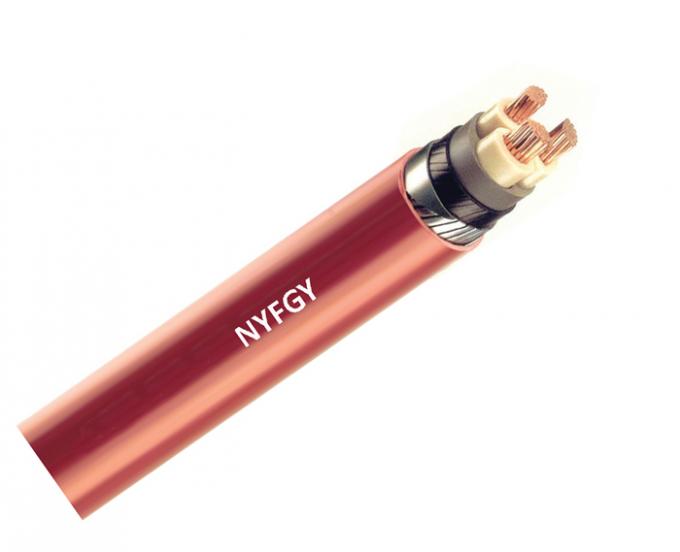

Cavi di rame del cavo di bassa tensione di NYFGY con l'armatura piana galvanizzata del filo di acciaio
APPLICAZIONE
Installazione in terra, all'aperto, in acqua, all'interno e nei canali per cavi se la maggior protezione meccanica è richiesta o se i maggiori sforzi di trazione devono essere preveduti durante installazione e l'operazione.
Come cavo di distribuzione per gli impianti industriali e le scatole di commutazione. Per installazione fissa all'interno, la sepoltura diretta nella terra, in acqua come pure in calcestruzzo e per il carico meccanico resistente.
COSTRUZIONE
Conduttore: fili di rame incagliati
Isolamento: PVC (cloruro di polivinile)
Copertura interna: espulso o avvolto
Armatura: fili di acciaio piani galvanizzati e contro elica del nastro d'acciaio galvanizzato
Guaina esterna: PVC (cloruro di polivinile); Colore: rosso
Standard | VDE 0271 |
Sepoltura diretta | sì |
Materiale del conduttore | rame nudo |
Classe del conduttore | classe 1, da una classe 2 di 25 sqmm |
Isolamento | PVC YI4 |
Guaina interna materiale | PVC |
Armatura | filo di acciaio piano, galvanizzato |
Materiale d'inguainamento | PVC YM3 |
Ignifugo | VDE 0482-332-1-2/IEC 60332-1-2 |
UV-resistente | sì |
Per uso all'aperto | sì |
Temperatura del conduttore permessa massimo | °C 70 |
Temperatura esterna permessa del cavo, riparata | -5 - °C +70 |
Raggio di piegamento, installazione fissa | 15 x DA |
DIMENSIONI
Nome di prodotto | Resistenza del conduttore | Ampacity in aria (°C) 30 | Ampacity in terra (°C) 20 | Corrente di cortocircuito (1 s) | Corrente di cortocircuito (1 s) | Diametro esterno approssimativamente. | Resistenza alla trazione (durante l'installazione) | Peso di rame | peso |
[Ω/km] | [A] | [A] | [Ka] | [mH/km] | [millimetro] | [N] | [kg/km] | [kg/km] | |
NYFGY 0,6/1 di chilovolt | |||||||||
NYFGY-J 03X25/16 | 0,727 | 106 | 133 | 2,87 | 0,257 | 26 | 3750 | 874 | 2396 |
NYFGY-J 03X35/16 | 0,524 | 129 | 159 | 4,02 | 0,248 | 28 | 5250 | 1162 | 2585 |
NYFGY-J 03X50 | 0,387 | 157 | 188 | 5,75 | 0,247 | 33 | 7500 | 1680 | 3100 |
NYFGY-J 03X70/35 | 0,268 | 199 | 232 | 8,05 | 0,238 | 35 | 10500 | 2352 | 4028 |
NYFGY-J 03X95/50 | 0,193 | 246 | 280 | 10,9 | 0,238 | 40 | 14250 | 3216 | 4750 |
NYFGY-J 03X120 | 0,153 | 285 | 318 | 13,8 | 0,233 | 43 | 18000 | 4128 | 6000 |
NYFGY-J 03X150/70 | 0,124 | 326 | 359 | 17,2 | 0,233 | 47 | 22500 | 4992 | 7320 |
NYFGY-J 03X240/120 | 0,0754 | 445 | 473 | 27,6 | 0,231 | 58 | 36000 | 8064 | 10000 |
NYFGY-J 04X50 | 0,0387 | 157 | 188 | 5,75 | 0,27 | 35 | 10000 | 1920 | 3539 |
NYFGY-J 04X95 | 41,4 | 3648 | 5251 | ||||||
NYFGY-J 04X120 | 45,2 | 4608 | 6360 | ||||||
NYFGY-J 04X185 | 0,0991 | 374 | 406 | 21,3 | 0,256 | 55 | 37000 | 7104 | 10129 |
NYFGY 3.6/6 chilovolt | |||||||||
NYFGY 03X35 MP | 0,524 | 131 | 157 | 4,02 | 0,248 | 37 | 5250 | 1008 | 2450 |
NYFGY 03X50 MP | 0,387 | 159 | 185 | 5,75 | 0,247 | 39 | 7500 | 1440 | 3100 |
NYFGY 03X70 MP | 0,268 | 202 | 226 | 8,05 | 0,238 | 43 | 10500 | 2016 | 3700 |
NYFGY 03X95 MP | 0,193 | 244 | 275 | 10,9 | 0,238 | 44 | 14250 | 2736 | 4600 |
NYFGY 03X120 MP | 0,153 | 282 | 313 | 13,8 | 0,233 | 47 | 18000 | 3456 | 5450 |
NYFGY 03X150 MP | 0,124 | 316 | 352 | 17,2 | 0,233 | 59 | 22500 | 4320 | 7300 |
NYFGY 03X185 MP | 0,0991 | 362 | 397 | 21,3 | 0,233 | 64 | 27750 | 5328 | 7550 |
NYFGY 03X240 MP | 0,0754 | 427 | 460 | 27,6 | 0,231 | 61 | 36000 | 6912 | 9641 |
