standard: | IEC60502-1 | caratteristico: | ritardanti di fiamma |
---|---|---|---|
Isolamento: | PVC | Applicazione: | all'aperto dell'interno |
Nucleo: | 1-5 | Tensione: | 600/1000V |

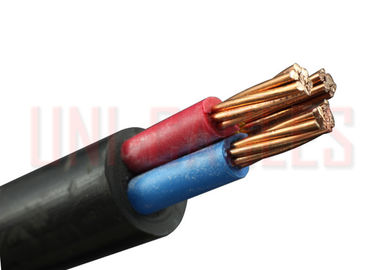

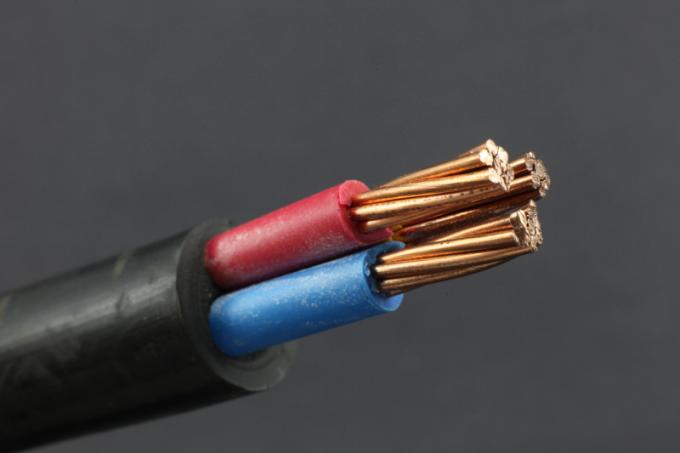

Cavo della costruzione di bassa tensione dei centri di norma tre di IEC 60502-1 nessuno corazzati
APPLICAZIONE
I cavi IEC60502-1 sono utilizzati per attrezzatura elettronica nel sistema dell'installazione di bassa tensione, cavi di IEC 60502-1 sono adatti ad installazione dentro all'interno ed all'aperto, nei canali per cavi, nell'ambito di terra, nelle stazioni di commutazione e di potere, distribuzioni locali di energia, impianti industriali, dove non c'è rischio di danno meccanico.
COSTRUZIONE:
Conduttori:
Conduttore di rame o di alluminio, standed rotondo o a forma di, classe 2 - IEC 60228, en 60228 delle BS. Per le più piccole dimensioni, un conduttore rotondo solido,
La classe 1 secondo l'IEC 60228, en 60228 delle BS può anche essere assicurata su richiesta.
Isolamento:
Il materiale e lo spessore di isolamento del PVC saranno secondo l'IEC 60502-1 e le BS 6346.
Il materiale del PVC sarà tipo A secondo l'IEC 60502-1 o TI1 secondo l'en 50363 delle BS.
Il materiale di isolamento del PVC secondo SASO 1694 valutato per il servizio continuo 85°C è inoltre disponibile su richiesta speciale.
Codice di colore (1) | |
Il 1 centro | Rosso o il nero |
I 2 centri | Rosso, il nero |
I 3 centri | Rosso, giallo, blu |
I 4 centri | Rosso, giallo, blu, il nero |
I 5 centri | Rosso, giallo, blu, nero, verde |
Superiore ai 5 centri | I centri neri con i numeri bianchi |
Codice di colore (2) | |
Il 1 centro | Brown o blu |
I 2 centri | Brown o blu |
I 3 centri | Brown, il nero, grigio |
I 4 centri | Blu, Brown, il nero, grigio |
I 5 centri | Verde/giallo, blu, Brown, il nero, Gre |
Assemblea/ | Due, tre o quattro conduttori isolati sono sovrapposti insieme a non igroscopico |
Guaina interna | i riempitori e l'assemblea è inserito con uno strato espulso del PVC. Nel caso di non i cavi armati, questo strato possono essere omessi |
Armatura | Di alluminio/ha galvanizzato i fili di acciaio applicati elicoidale sopra la lettiera secondo l'IEC 60502 o secondo le BS 5467, le BS 6346. I cavi unipolari saranno cavo di alluminio armatura. I nastri acciaio/dell'alluminio si sono applicati elicoidale sopra la lettiera dei cavi multipolari secondo l'IEC 60502. |
Esterno Guaina |
La guaina esterna sarà del tipo ST2 del PVC Extruded secondo l'IEC 60502-1 o del tipo 9 As Le BS 6346/5467. Tipo speciale di materiale d'inguainamento del PVC quale il PVC ignifugo, Anti-termite Il PVC, PVC antiroditore, PVC resistente di luce solare, lubrifica il PVC resistente è disponibile sopra richiesta speciale. Inoltre, materiali d'inguainamento dello speciale quale LLDPE, MDPE, HDPE, LSF, CBE sono disponibili a richiesta. |
Fuoco Prestazione di cavo Guaine |
I cavi possono essere forniti con la guaina esterna ignifuga speciale del PVC per soddisfare a i requisiti della prova della fiamma dell'IEC 60332-3-22, dell'IEC 60332-3-23 e dell'IEC 60332-3-24, può anche fornire liberamente ai cavi il materiale basso di (LSHF) dell'alogeno del fumo secondo Norme equivalenti di IEC 60502-1, delle BS 7211, delle BS 6724 o altro. |
DIMENSIONI
Sezione trasversale nominale | Diametro del conduttore (approssimativamente) | Spessore nominale dell'isolamento | Spessore nominale della guaina | Diametro esterno (approssimativamente) |
mm2 | millimetri | millimetri | millimetri | millimetri |
3x1.5 | 1,4 | 0,8 | 1,8 | 10,1 |
3x2.5 | 1,8 | 0,8 | 1,8 | 10,9 |
3x4 | 2,3 | 1 | 1,8 | 12,9 |
3x6 | 2,8 | 1 | 1,8 | 13,9 |
3x10 | 3,6 | 1 | 1,8 | 15,7 |
3x16 | 4,5 | 1 | 1,8 | 17,6 |
3x25 | 5,6 | 1,2 | 1,8 | 20,8 |
3x35 | 6,7 | 1,2 | 1,8 | 23,2 |
3x50 | 8 | 1,4 | 1,8 | 26,9 |
3x70 | 9,4 | 1,4 | 1,9 | 30,1 |
3x95 | 11 | 1,6 | 2,1 | 34,7 |
3x120 | 12,4 | 1,6 | 2,2 | 38 |
3x150 | 13,8 | 1,8 | 2,3 | 42,1 |
3x185 | 15,3 | 2 | 2,5 | 46,5 |
3x240 | 17,5 | 2,2 | 2,7 | 52,5 |
3x300 | 19,5 | 2,4 | 2,8 | 58 |
3x400 | 22,6 | 2,6 | 3,1 | 66,1 |
