Dettagli:
Termini di pagamento e spedizione:
|
resistenza al fuoco: | Sì | conduttore: | Rame incagliato della classe 2 |
---|---|---|---|
Nastro del raccoglitore: | nastro del poliestere | Materiale d'inguainamento: | PVC |
Colore della guaina: | Black | Oversheath: | Compund ignifugo del PVC |

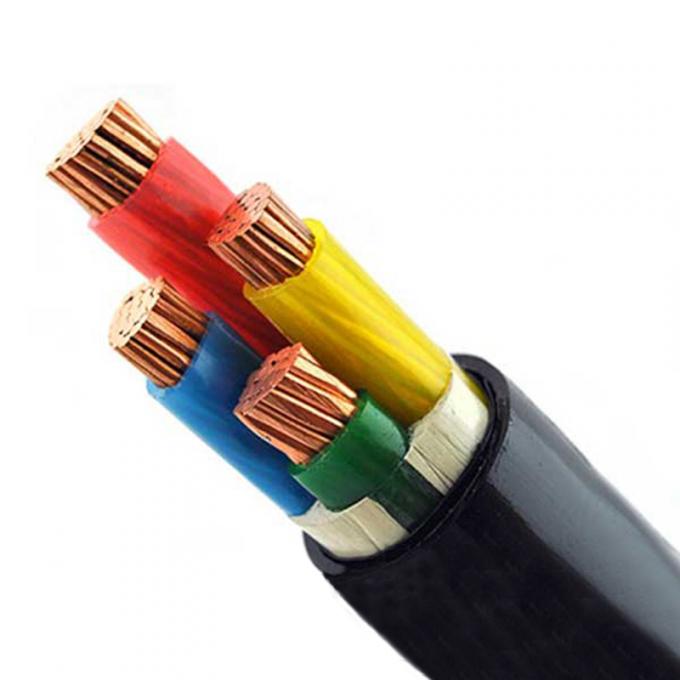

BS6004 basso multi cavo del centro di tensione 600/1100V per la costruzione dell'infrastruttura
Applicazione:
Cavo elettrico: all'interno, camera di equilibrio del cavo, all'aperto e sepolto nella terra per le centrali elettriche, l'industria e l'apparecchiatura elettrica di comando come pure per le reti urbane del rifornimento, se il danno meccanico è improbabile.
Dispositivi speciali a richiesta:
Nota: Forma del conduttore
Costruzione:
Conduttori: | Conduttore di rame incagliato temprato pianura |
Isolamento: | Composto ignifugo del PVC |
Riempitore (dove applicabile): | Filato del polipropilene o del PVC |
Nastro del raccoglitore (dove applicabile): | Nastro del poliestere (mylar) |
Oversheath: | Compund ignifugo del PVC |
Identificazione del centro:
Isolamento | 1-Core: | Rosso, giallo, blu, nero, giallo/verde o altri colori secondo la richiesta del cliente |
2-Core: | Rosso ed il nero | |
3-Core: | Rosso, giallo e blu | |
4-Core: | Rosso, giallo, blu ed il nero | |
Guaina | Il nero, Grey o bianco |
DIMENSIONI
Conduttore | Spessore nominale di isolamento | Spessore nominale della guaina | Approssimativamente. Diametro esterno & peso | ||||||||
2C | 3C | 4C | |||||||||
Dimensione | No/Dia. di cavo | 2C | 3C | 4C | OD | PESO | OD | PESO | OD | PESO | |
mm2 | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | kg/km | millimetro | kg/km | millimetro | kg/km |
1,5 | 7/0.53 | 0,8 | 1,8 | 1,8 | 1,8 | 11 | 145 | 11,5 | 165 | 12 | 200 |
2,5 | 7/0.67 | 0,8 | 1,8 | 1,8 | 1,8 | 11,5 | 180 | 12 | 210 | 13 | 255 |
4 | 7/0.85 | 1 | 1,8 | 1,8 | 1,8 | 13,5 | 255 | 14 | 305 | 15,5 | 375 |
6 | 7/1.04 | 1 | 1,8 | 1,8 | 1,8 | 15 | 285 | 15,5 | 370 | 17 | 455 |
10 | 7/1.35 | 1 | 1,8 | 1,8 | 1,8 | 17 | 395 | 17,5 | 515 | 19 | 665 |
16 | 7/1.70 | 1 | 1,8 | 1,8 | 1,8 | 19 | 590 | 20 | 740 | 22 | 930 |
25 | 7/2.14 | 1,2 | 1,8 | 1,8 | 1,8 | 19 | 710 | 21 | 1015 | 23,5 | 1325 |
35 | 19/1.53 | 1,2 | 1,8 | 1,8 | 1,8 | 20 | 930 | 23 | 1330 | 26 | 1740 |
50 | 19/1.78 | 1,4 | 1,8 | 1,8 | 1,9 | 23 | 1225 | 26 | 1765 | 29 | 2320 |
70 | 19/2.14 | 1,4 | 1,9 | 1,9 | 2 | 25,5 | 1680 | 29 | 2435 | 33 | 3215 |
95 | 19/2.52 | 1,6 | 2 | 2,1 | 2,2 | 29 | 2280 | 35 | 3360 | 39 | 4400 |
120 | 37/2.03 | 1,6 | 2,1 | 2,2 | 2,3 | 32 | 2805 | 38 | 4140 | 42,5 | 5440 |
150 | 37/2.25 | 1,8 | 2,2 | 2,3 | 2,5 | 35 | 3430 | 42 | 5070 | 47 | 6675 |
185 | 37/2.52 | 2 | 2,4 | 2,5 | 2,6 | 39 | 4285 | 46 | 6330 | 53 | 8360 |
240 | 61/2.25 | 2,2 | 2,5 | 2,6 | 2,8 | 48 | 5565 | 56 | 8265 | 61 | 10870 |
300 | 61/2.52 | 2,4 | 2,7 | 2,8 | 3,1 | 53 | 6965 | 63 | 10355 | 68 | 13650 |
400 | 61/2.85 | 2,6 | 2,9 | 3,1 | 3,3 | 58 | 9020 | 70 | 13090 | 78 | 17360 |
