Valutazione di tensione: | 250/250V | Valutazione di temperatura: | V90 90°C, V75 75°C |
---|---|---|---|
Raggio di piegamento minimo: | Fisso: un diametro esterno di 7 x flesso: un diametro esterno di 10 x | conduttore: | Conduttore di rame flessibile della classe 5 |
Isolamento: | PVC V90 | Guaina: | PVC 5V 90 |

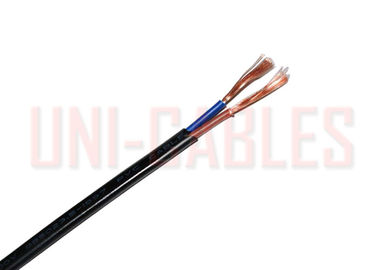

Il PVC standard di V90 V75 Australia ha isolato la tensione di bassa potenza 250V del cavo flessibile
Applicazione
Questi cavi sono adatti ad installazione nelle applicazioni asciutte soltanto. Sono uso in radio, rasoi, scrittorio
lampade e piccole attrezzature portatili o uso in macchine per ufficio, fon etc.and per gli apparecchi
richiesta della messa a terra. Inoltre adatto ad uso con il doppio ha isolato gli apparecchi in cui il cavo è
non conforme allo sforzo meccanico.
Norma del cavo
AS/NZS 3191, AS/NZS 1125
Costruzione del cavo
Conduttore: Conduttore di rame temprato a AS/NZS 1125
Temperatura di funzionamento continua massima: 90°C
Isolamento: PVC V-90
Colori: 2C Brown, blu-chiaro
3C Brown, blu-chiaro, verde/giallo
Guaina: PVC 5V-90
Colori: Grigio, bianco, nero, arancio
Caratteristiche tecniche
V90 di bassa potenza
Dimensione mm2 del conduttore | Trasporto corrente Capacità A |
CC di massimo °C 20 di resistenza Ohm/km @ |
CA di massimo °C 90 di resistenza Ohm/km @ |
Monofase Caduta di tensione MV/A.m |
0,5 | 3 | 39 | 49,7 | 99,4 |
0,75 | 7,5 | 26 | 33,2 | 66,3 |
1 | 10 | 19,5 | 24,9 | 49,8 |
1,5 | 16 | 13,3 | 17 | 34 |
2,5 | 20 | 7,98 | 10,2 | 20,3 |
4 | 25 | 4,95 | 6,31 | 12,6 |
V75 di bassa potenza
Dimensione mm2 del conduttore | Trasporto corrente Capacità A |
CC di massimo °C 20 di resistenza Ohm/km @ |
CA di massimo °C 90 di resistenza Ohm/km @ |
Monofase Caduta di tensione MV/A.m |
0,5 | 3 | 39,0 | 47,4 | 94,7 |
0,75 | 7,5 | 26,0 | 31,6 | 63,2 |
1,0 | 10 | 19,5 | 23,7 | 47,5 |
1,5 | 16 | 13,3 | 16,2 | 32,3 |
2,5 | 20 | 7,98 | 9,70 | 19,4 |
4,0 | 25 | 4,95 | 6,02 | 12,0 |
Parametro del cavo
V90 di bassa potenza
Dimensione del conduttore | I centri di No.of | Nominale Spessore dell'isolamento |
Nominale Spessore della guaina |
O.D. nominale. | Approx.cable peso |
mm2 | millimetro | millimetro | millimetro | kg/100m | |
Piano | |||||
0,5 | 2 | 0,5 | 0,6 | 5.2×3.3 | 2,8 |
0,75 | 2 | 0,5 | 0,6 | 5.6×3.5 | 3,4 |
Rotondo | |||||
0,5 | 2 | 0,5 | 0,6 | 5,2 | 3,7 |
0,5 | 3 | 0,5 | 0,6 | 5,5 | 4,2 |
0,75 | 2 | 0,5 | 0,6 | 5,6 | 4,5 |
0,75 | 3 | 0,5 | 0,6 | 5,9 | 5,4 |
Palmato parallelo, piano, sfoderato | |||||
0,5 | 2 | 0,8 | - | 5.2×2.6 | 2,2 |
0,75 | 2 | 0,8 | - | 5.6×2.8 | 2,7 |
1,0 | 2 | 0,8 | - | 6.0×3.0 | 3,3 |
1,5 | 2 | 0,8 | - | 6.6×3.3 | 4,5 |
2,5 | 2 | 0,9 | - | 7.9×3.9 | 6,6 |
4 | 2 | 1,0 | - | 9.3×4.7 | 11,0 |
V75 di bassa potenza
Dimensione del conduttore | I centri di No.of | Nominale Spessore dell'isolamento |
Nominale Spessore della guaina |
O.D. nominale. | Approx.cable peso |
mm2 | millimetro | millimetro | millimetro | kg/100m | |
Rotondo | |||||
0,5 | 2 | 0,5 | 0,6 | 5,2 | 3,7 |
0,5 | 3 | 0,5 | 0,6 | 5,5 | 4,2 |
0,75 | 2 | 0,5 | 0,6 | 5,6 | 4,5 |
0,75 | 3 | 0,5 | 0,6 | 5,9 | 5,4 |
Palmato parallelo, piano, sfoderato | |||||
0,5 | 2 | 0,8 | - | 5.2×2.6 | 2,2 |
0,75 | 2 | 0,8 | - | 5.6×2.8 | 2,7 |
